Цепные муфты — это надёжные и простые в обслуживании механические соединения, предназначенные для передачи крутящего момента между двумя соосными валами с возможностью компенсации небольших перекосов.
Благодаря прочности и долговечности, такие муфты широко применяются в машиностроении, металлургии, транспортных установках и приводах промышленного оборудования.
Конструкция цепной муфты

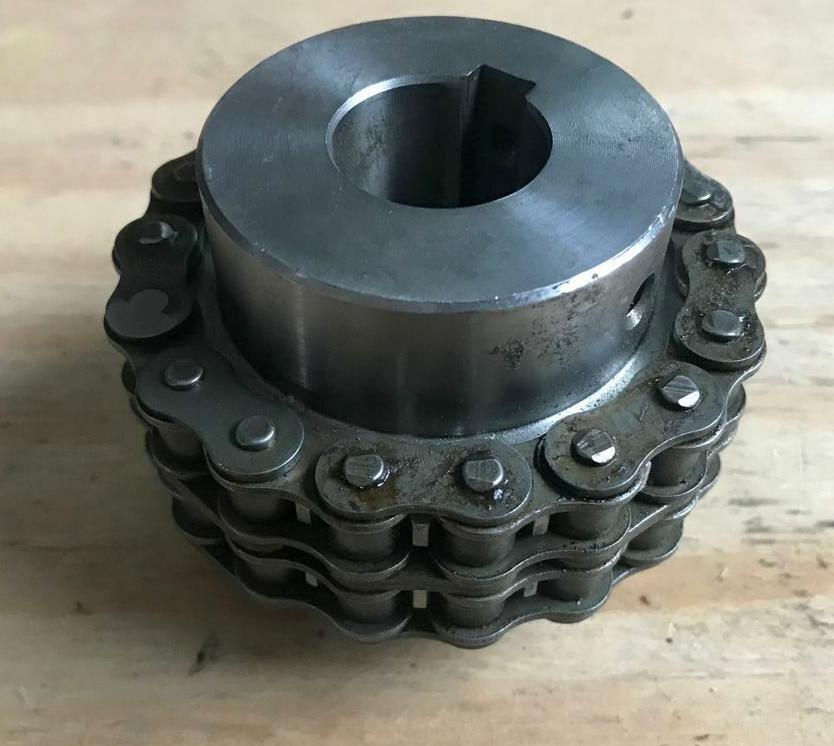

Цепная муфта состоит из двух звёздочек, установленных на концах соединяемых валов, и роликовой цепи, которая охватывает обе звёздочки, образуя единое вращающееся звено.
Основные элементы:
- Две звёздочки — устанавливаются на валы с помощью шпонок или шлицев.
- Цепь — используется стандартная двухрядная роликовая цепь (по ГОСТ или ISO), соединяющая звёздочки.
- Корпус или кожух (при наличии) — защищает муфту от загрязнений и удерживает смазку.
Принцип работы
При вращении ведущего вала звёздочка передаёт вращение цепи, которая, в свою очередь, приводит во вращение вторую звёздочку и ведомый вал.
Цепное зацепление обеспечивает надёжную и равномерную передачу момента, а зазоры между звеньями и роликами позволяют компенсировать небольшие осевые и радиальные смещения.
Преимущества цепных муфт
1. Простота конструкции и обслуживания
Цепная муфта состоит из минимального количества деталей и легко разбирается для замены цепи или смазки.
2. Высокая надёжность и прочность
Использование стандартной роликовой цепи обеспечивает способность передавать значительные крутящие моменты при компактных размерах.
3. Компенсация несоосностей
Муфта способна воспринимать небольшие угловые, радиальные и осевые перекосы валов без нарушения работы механизма.
4. Универсальность применения
Цепные муфты подходят как для тихоходных, так и для умеренно скоростных приводов.
5. Низкая стоимость
По сравнению с зубчатыми или упругими муфтами, цепные являются экономичным решением при высоких нагрузках.
Недостатки цепных муфт
- Повышенные требования к смазке — недостаток смазочного материала вызывает износ звеньев и шум;
- Возможность повышенного шума при работе на высоких скоростях;
- Невысокая компенсационная способность по сравнению с упругими муфтами;
- Необходимость периодической подтяжки или замены цепи.
Смазка и защита
Для долговечной работы цепных муфт необходима регулярная смазка роликовой цепи.
Используются:
- пластичные смазки (Литол-24, ШРУС, ЦИАТИМ);
- масляные ванны или капельная подача масла — в закрытых кожухах.
При установке муфты часто применяется металлический или пластиковый кожух, предотвращающий загрязнение и удерживающий смазку внутри.
Виды цепных муфт
1. По типу цепи
- Одиночные (однорядные) — для небольших нагрузок и компактных установок;
- Двухрядные — наиболее распространённые, оптимальны по соотношению прочности и габаритов;
- Трёхрядные — применяются при очень больших крутящих моментах.
2. По конструкции
- Открытые — без кожуха, требуют периодического обслуживания;
- Закрытые (герметичные) — снабжены корпусом с уплотнениями и постоянной масляной смазкой.
3. По способу крепления
- Шпоночные — наиболее распространённый тип для стандартных валов;
- Шлицевые — применяются при частых реверсах и высоких нагрузках;
- С натягом или конусной втулкой — для быстрой сборки и центровки.
Применение цепных муфт
Цепные муфты находят применение в приводах и механизмах, где требуется прочное и компактное соединение валов:
- Редукторы и электроприводы;
- Конвейерные линии и транспортеры;
- Насосы, компрессоры, вентиляторы;
- Подъёмно-транспортные механизмы;
- Металлообрабатывающие станки и оборудование;
- Горнодобывающая и цементная промышленность — в тяжёлых приводах с пылевой средой.
Монтаж и обслуживание
Для долговечной и безопасной работы цепной муфты необходимо соблюдать несколько правил:
- точно центрировать валы при установке;
- не допускать чрезмерного натяжения цепи;
- регулярно проверять износ звеньев и шпоночных соединений;
- поддерживать достаточный уровень смазки;
- при необходимости использовать защитный кожух.
Цепные муфты — это простые, надёжные и экономичные устройства для передачи крутящего момента между валами. Они сочетают высокую механическую прочность, устойчивость к ударным нагрузкам и простоту обслуживания, что делает их востребованными в промышленности и тяжёлом машиностроении.
При правильной установке и регулярном уходе цепная муфта способна работать десятки тысяч часов, обеспечивая стабильную и безопасную работу оборудования.
