Цилиндрические крановые редукторы — это важнейшие элементы механических приводов подъемно-транспортного оборудования. Они служат для преобразования крутящего момента электродвигателя и передачи его на рабочие органы механизмов подъема, передвижения и поворота кранов. От надёжности и качества редуктора напрямую зависит эффективность и долговечность всей крановой системы.
Назначение и принцип работы
Цилиндрический крановый редуктор предназначен для понижения частоты вращения электродвигателя и увеличения крутящего момента на выходном валу. Благодаря этому обеспечивается плавное движение механизмов, стабильная работа при высоких нагрузках и защита оборудования от перегрузок.
Редукторы данного типа передают вращение через зубчатые колёса цилиндрической формы, находящиеся в зацеплении. Передача может быть одноступенчатой, двухступенчатой или трёхступенчатой, в зависимости от требуемого передаточного числа и условий работы.

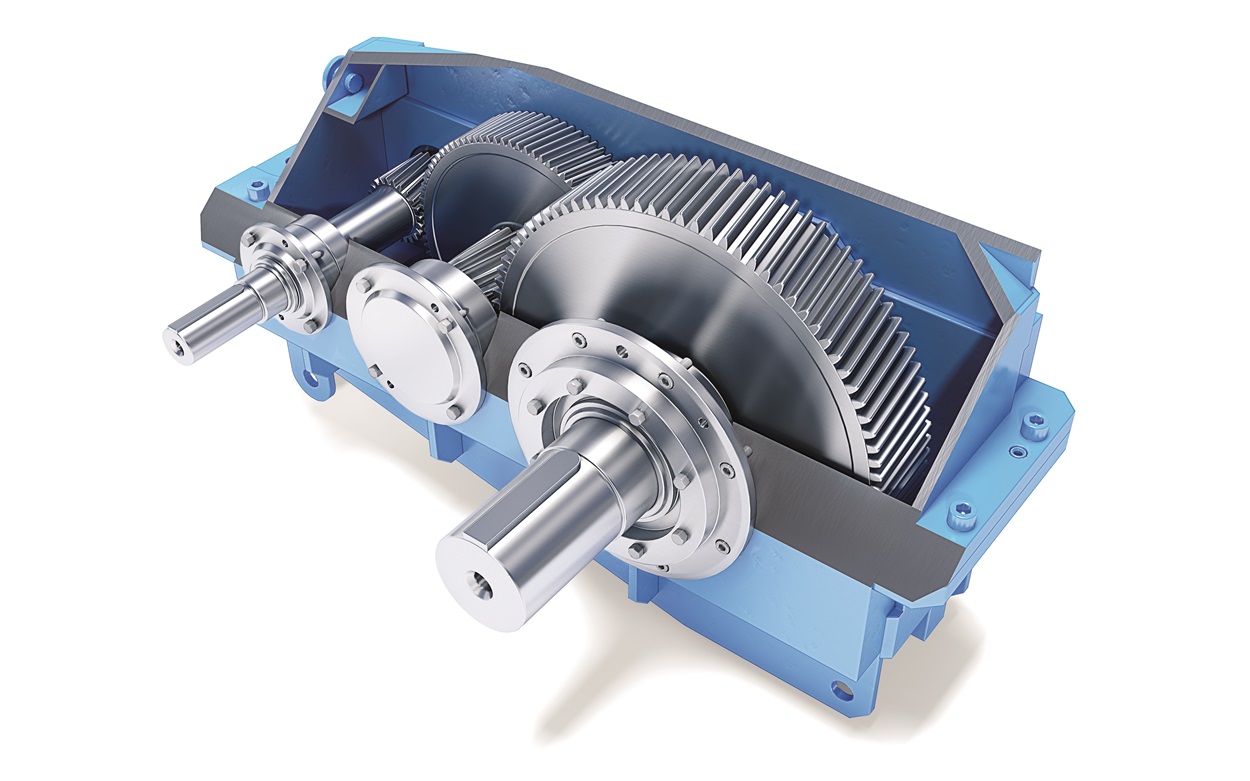

Конструкция цилиндрического кранового редуктора
Типовой цилиндрический редуктор состоит из следующих основных элементов:
- Корпус, выполненный из чугуна или стали, защищает внутренние механизмы и обеспечивает жёсткость конструкции.
- Валы — входной, промежуточный и выходной, установленные на подшипниках.
- Зубчатые колёса с прямыми или косыми зубьями, изготовленные из закалённой легированной стали.
- Система смазки, обеспечивающая снижение трения и охлаждение зубчатых пар.
- Уплотнения и крышки, предотвращающие утечку масла и попадание загрязнений внутрь корпуса.
Для повышения долговечности все детали проходят термообработку, а зубчатые передачи шлифуются и проверяются на точность зацепления.
Особенности цилиндрических крановых редукторов
- Высокая надёжность и устойчивость к динамическим нагрузкам.
Редукторы рассчитаны на работу в условиях частых пусков, торможений и реверсов, характерных для крановых механизмов. - Компактная конструкция.
Благодаря продуманному расположению ступеней редукторы занимают минимум места при высокой передаваемой мощности. - Плавность хода.
Применение косозубых передач снижает вибрации и шум, повышая плавность движения крана. - Простота обслуживания.
Смена масла и проверка зацепления выполняются без разборки корпуса, что сокращает простои оборудования. - Разнообразие исполнений.
Выпускаются горизонтальные, вертикальные и комбинированные модели для разных типов кранов и механизмов.
Основные серии и типы
В промышленности наиболее распространены следующие типы цилиндрических крановых редукторов:
- Редукторы типа Ц2, Ц3, Ц4 — двух- и трёхступенчатые горизонтальные редукторы общего назначения, широко применяемые в крановых механизмах передвижения и подъёма.
- Редукторы серии ЦК и ЦКУ — специализированные крановые редукторы, рассчитанные на повышенные ударные нагрузки, с усиленным корпусом и усиленными подшипниками.
- Редукторы с коническо-цилиндрическими передачами (КЦ, КЦ2У) — применяются в тех случаях, когда необходимо изменить направление вращения или ось привода.
Применение цилиндрических крановых редукторов
Редукторы этого типа используются в различных механизмах:
- механизмы передвижения мостовых и козловых кранов,
- механизмы подъёма грузов,
- механизмы поворота башенных и портальных кранов,
- лебёдки и другое подъемно-транспортное оборудование.
Благодаря универсальности конструкции цилиндрические редукторы находят применение не только в крановой технике, но и в строительных, металлургических, горнодобывающих и машиностроительных установках.
Преимущества
- высокая передаваемая мощность при компактных габаритах;
- стабильная работа при ударных и переменных нагрузках;
- долгий срок службы зубчатых колес при правильной смазке;
- удобство в монтаже и эксплуатации;
- возможность реверсивной работы.
Резюме
Цилиндрические крановые редукторы — это надёжные, проверенные временем узлы, обеспечивающие эффективную передачу крутящего момента и долговечную работу кранового оборудования.
Грамотный выбор модели с учётом требуемого передаточного числа, режима работы и условий эксплуатации позволяет значительно повысить производительность и безопасность подъемно-транспортных механизмов.
