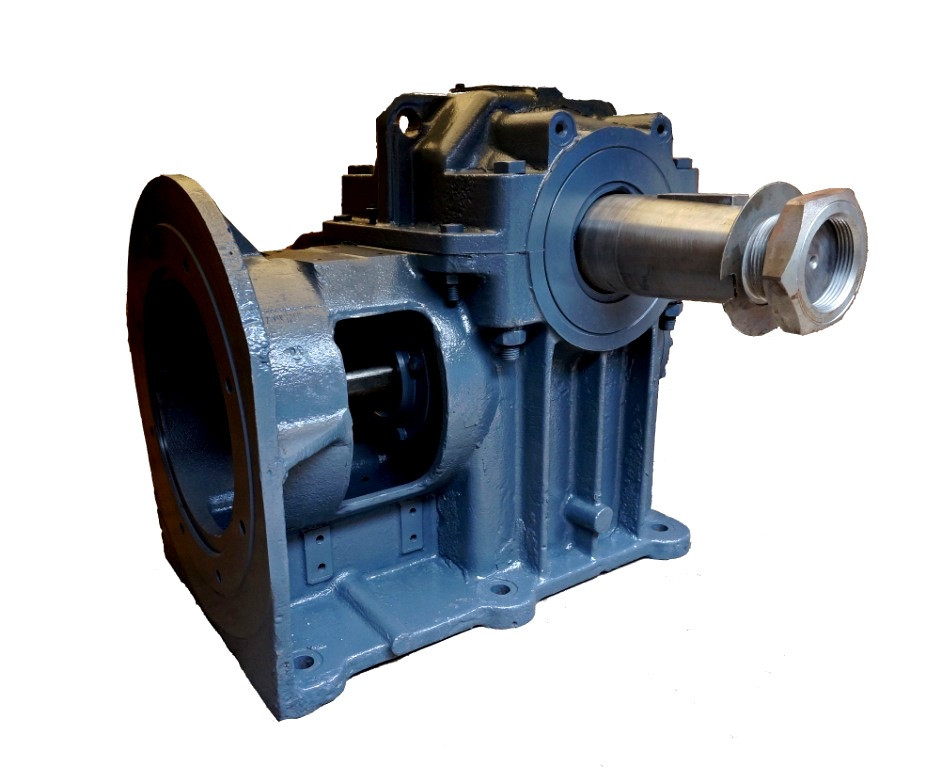

Глобоидные редукторы — это разновидность червячных передач, отличающаяся оригинальной геометрией зацепления, обеспечивающей повышенную нагрузочную способность и высокий коэффициент полезного действия. Они широко применяются в машиностроении, подъемно-транспортной технике и промышленном оборудовании, где требуется плавная и надежная передача вращательного движения при больших крутящих моментах.
Конструкция глобоидного редуктора

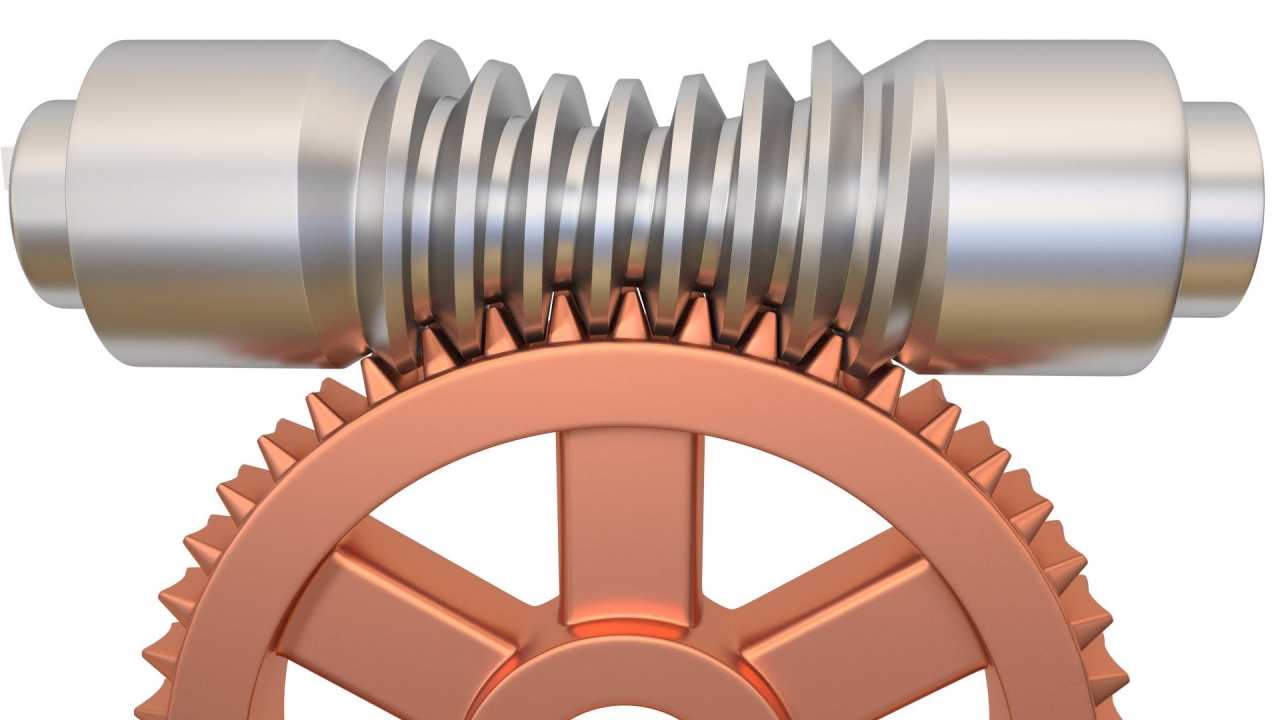

Главная особенность глобоидного редуктора — форма его червяка и колеса.
- Червяк имеет не цилиндрическую, а глобоидную (тороидальную) форму. Его витки охватывают зубья колеса по дуге, благодаря чему площадь контакта между элементами значительно увеличивается.
- Червячное колесо также выполнено с учетом глобоидной формы, чтобы точно повторять контур червяка и обеспечить равномерное распределение нагрузки.
Корпус редуктора обычно изготавливается из чугуна или алюминиевого сплава, а зубчатые элементы — из легированной стали и бронзы, что гарантирует износостойкость и долговечность при длительной эксплуатации.
Принцип работы
Работа глобоидного редуктора основана на передаче крутящего момента от червяка к зубчатому колесу. При вращении червяк, входя в зацепление с зубьями колеса, передаёт вращение с одновременным изменением направления — как правило, под углом 90°.
Благодаря обтекаемой форме зацепления и увеличенной площади контакта, потери на трение у глобоидных редукторов ниже, чем у классических цилиндрических червячных передач. Это позволяет достичь КПД до 90%, что особенно важно при работе под нагрузкой.
Преимущества глобоидных редукторов
- Высокая нагрузочная способность. За счет большего числа одновременно работающих зубьев распределение нагрузки становится равномерным.
- Повышенный КПД по сравнению с традиционными червячными редукторами.
- Компактность и плавность хода. Глобоидная форма позволяет сократить габариты при сохранении передаваемого момента.
- Самоторможение. При определённых передаточных числах редуктор способен удерживать нагрузку без обратного вращения — полезное свойство для подъемных механизмов.
- Низкий уровень шума и вибраций, что делает редуктор удобным для применения в прецизионных установках.
Недостатки
- Более сложное и дорогое изготовление червяка и колеса по сравнению с обычными червячными редукторами.
- Требовательность к смазке и точности сборки: при нарушении зазоров или недостаточной смазке возможно ускоренное изнашивание рабочих поверхностей.
Области применения
Глобоидные редукторы находят применение там, где требуется высокая надежность и плавность передачи крутящего момента:
- в грузоподъемных механизмах и лебедках;
- в станочном оборудовании;
- в конвейерных и транспортных системах;
- в приводах крановых и манипуляторных установок;
- в промышленных роботах и автоматизированных линиях.
Благодаря сочетанию высокой точности, компактности и долговечности, глобоидные редукторы занимают важное место среди современных приводных решений.
Глобоидный редуктор — это эффективный тип червячной передачи, сочетающий в себе надежность, высокий КПД и способность работать при значительных нагрузках. Несмотря на более сложное производство, его эксплуатационные преимущества делают этот механизм востребованным в промышленности, особенно там, где важны долговечность и стабильность работы при компактных габаритах.
Сравнение глобоидных и червячных редукторов
| Параметр | Глобоидный редуктор | Классический червячный редуктор |
|---|---|---|
| Форма червяка | Глобоидная (тороидальная), с обхватом колеса | Цилиндрическая |
| Площадь контакта зубьев | Увеличена — несколько зубьев в зацеплении одновременно | Меньше — контакт по одной линии |
| КПД | До 90% | Обычно 70–80% |
| Нагрузка на зубья | Равномерно распределена | Концентрируется в зоне контакта |
| Износостойкость | Выше благодаря увеличенной контактной поверхности | Ниже, особенно при плохой смазке |
| Точность изготовления | Требует высокой точности обработки и сборки | Менее требователен к точности |
| Стоимость производства | Более высокая из-за сложной геометрии | Ниже, проще в изготовлении |
| Габариты | Компактнее при одинаковом передаваемом моменте | Крупнее |
| Самоторможение | Выражено, но зависит от параметров зацепления | Более ярко выражено при высоких передаточных числах |
| Применение | Промышленные редукторы, станки, подъемные механизмы, робототехника | Универсальные приводы, маломощные механизмы, бытовое оборудование |
Таким образом, глобоидные редукторы занимают промежуточное положение между классическими червячными и более современными планетарными передачами. Они обеспечивают высокую плавность и надежность работы при меньших потерях, что делает их оптимальными для профессиональной и промышленной техники.
Примеры промышленных моделей глобоидных редукторов
1. WGM (Watt Drive, Австрия)
Редукторы серии WGM — это компактные глобоидные передачи, используемые в приводах конвейеров, смесителей и упаковочного оборудования.
Особенности:
- алюминиевый корпус с повышенной теплоотдачей;
- диапазон передаточных чисел до i = 400;
- высокий КПД (до 88–90%);
- возможность фланцевого или лапового крепления.
Область применения: пищевая промышленность, автоматизация производственных линий, упаковочные системы.
2. TOS ZNOJMO серии GSN (Чехия)
Редукторы GSN отличаются прочным чугунным корпусом и точной обработкой глобоидной пары.
Характеристики:
- номинальный крутящий момент до 3000 Н·м;
- низкий уровень шума;
- допускается работа при температурах от –25 до +80 °С;
- возможна установка электродвигателей по стандарту IEC.
Применяются: в подъемно-транспортных механизмах, ленточных конвейерах и приводах смесителей.
3. Rossi G (Италия)
Серия G — глобоидные редукторы промышленного назначения с усиленными подшипниковыми узлами.
Особенности:
- повышенная нагрузочная способность при компактных размерах;
- оптимизированное тепловыделение;
- тихая работа и плавность вращения.
Используются: в энергетическом оборудовании, на кранах, лифтовых установках и прессах.
4. НМШ-Г (Россия)
Отечественные глобоидные редукторы НМШ-Г (на базе глобоидной пары) применяются в приводах насосов, компрессоров и подъемных устройств.
Преимущества:
- простота обслуживания;
- высокая стойкость к ударным нагрузкам;
- совместимость с электродвигателями отечественного производства.
Область применения: нефтехимия, машиностроение, транспортное оборудование.
Современные глобоидные редукторы представлены множеством модификаций — от компактных алюминиевых до мощных чугунных исполнений. Независимо от производителя, все они объединены ключевыми преимуществами: высокой надежностью, плавностью работы и устойчивостью к перегрузкам.
Именно поэтому глобоидные передачи продолжают оставаться востребованными в промышленности, где от редуктора требуется долговечность и эффективность при минимальных потерях энергии.
