Кулачковые муфты — это механические соединительные устройства, предназначенные для жёсткой или упругой передачи крутящего момента между двумя соосными валами. Они широко используются в приводах машин, редукторах, станках и другой технике, где требуется надёжное соединение валов при умеренных нагрузках и скоростях.
Конструкция и принцип действия
Классическая кулачковая муфта состоит из двух полумуфт, каждая из которых имеет на торцевой поверхности выступы — кулачки.
При соединении полумуфт кулачки одной входят в промежутки между кулачками другой, обеспечивая зацепление и передачу вращения.
Основные элементы:
- Две полумуфты — устанавливаются на валы при помощи шпонок, шлицев или посадки с натягом.
- Кулачки (зубцы) — могут иметь прямую, трапециевидную или овальную форму.

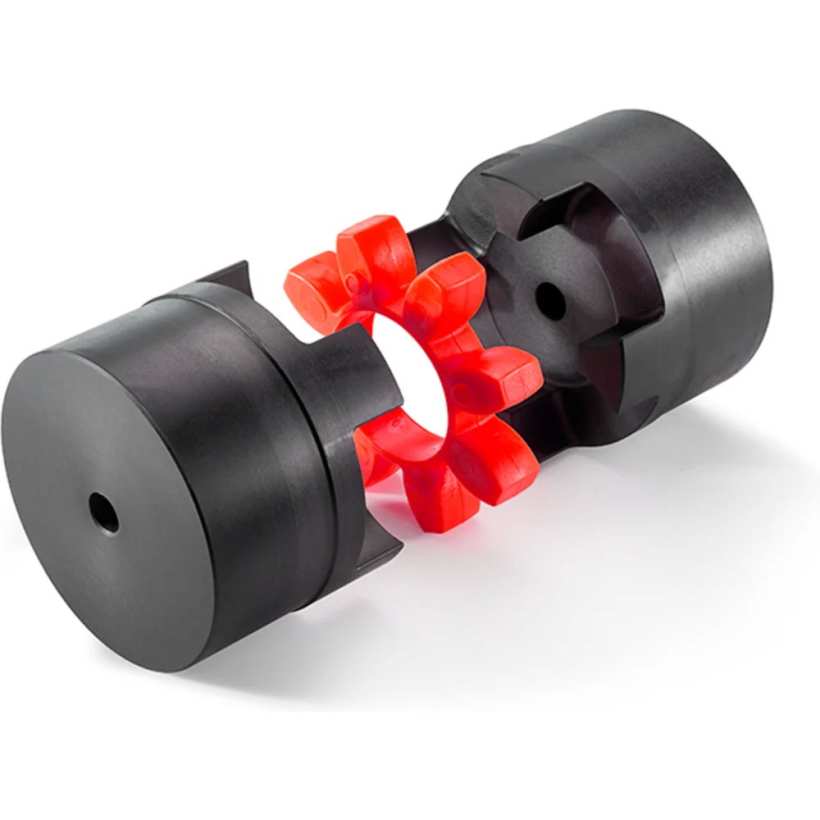

- Промежуточный элемент (при наличии) — в упругих исполнениях между кулачками помещают резиновую или полиуретановую вставку для смягчения ударов.
Принцип работы:
Крутящий момент передаётся от ведущего вала через кулачки одной полумуфты на кулачки другой. В упругих типах вставка работает как демпфер, компенсируя вибрации и микроперекосы.
Основные типы кулачковых муфт
1. Жёсткие кулачковые муфты
Передают момент без упругих элементов, обеспечивая жёсткое соединение. Применяются в механизмах с точной соосностью валов и минимальными вибрациями.
2. Упругие кулачковые муфты
Между полумуфтами устанавливается эластичная вставка из полиуретана, резины или текстолита. Такая муфта:
- компенсирует небольшие осевые и радиальные смещения;
- снижает ударные нагрузки при пуске и торможении;
- уменьшает шум и вибрации.
3. Муфты с фрикционными кулачками (предохранительные)
Оснащаются специальными кулачками, которые выходят из зацепления при превышении заданного момента, предотвращая поломку механизма. Применяются в конвейерах, питателях, транспортерных установках.
Преимущества кулачковых муфт
- Простая и надёжная конструкция;
- Высокий КПД (до 98 %);
- Возможность передачи значительных крутящих моментов при компактных размерах;
- Устойчивость к ударным нагрузкам (в упругом исполнении);
- Простота монтажа и обслуживания.
Недостатки
- Невозможность компенсации значительных несоосностей валов;
- Повышенные требования к точности установки;
- Износ кулачков или упругих вставок при длительной работе;
- Повышенный шум у жёстких типов.
Материалы изготовления
- Полумуфты — изготавливаются из сталей (45, 40Х, 20ХН3А), реже из чугуна или алюминиевых сплавов;
- Упругие вставки — из маслобензостойких эластомеров (например, полиуретана или бутадиен-нитрильного каучука).
Применение кулачковых муфт
Кулачковые муфты применяются в приводах и механизмах, где важны компактность и точная передача момента:
- Редукторы и электроприводы малой и средней мощности;
- Металлообрабатывающее оборудование — шпиндельные узлы, подачи, передачи вращения;
- Насосные агрегаты и вентиляторы;
- Транспортные механизмы, конвейеры, дозирующие установки;
- Сельскохозяйственные машины и станки лёгкого типа.
Примеры промышленных конструкций
- Муфты типа КМ — простые жёсткие кулачковые муфты для общего машиностроения;
- Муфты с эластичной вставкой типа L, H, Spider (аналог Lovejoy) — компактные и демпфирующие, часто применяются в современных электроприводах;
- Предохранительные кулачковые муфты — оснащаются пружинами и ограничителями момента.
Кулачковые муфты — это проверенные временем механизмы передачи вращения, отличающиеся надёжностью, простотой и способностью работать в условиях переменных нагрузок.
В зависимости от исполнения они могут быть жёсткими, упругими или предохранительными, что делает их универсальными для применения в самых разных отраслях — от лёгкого машиностроения до автоматизированных производственных линий.
