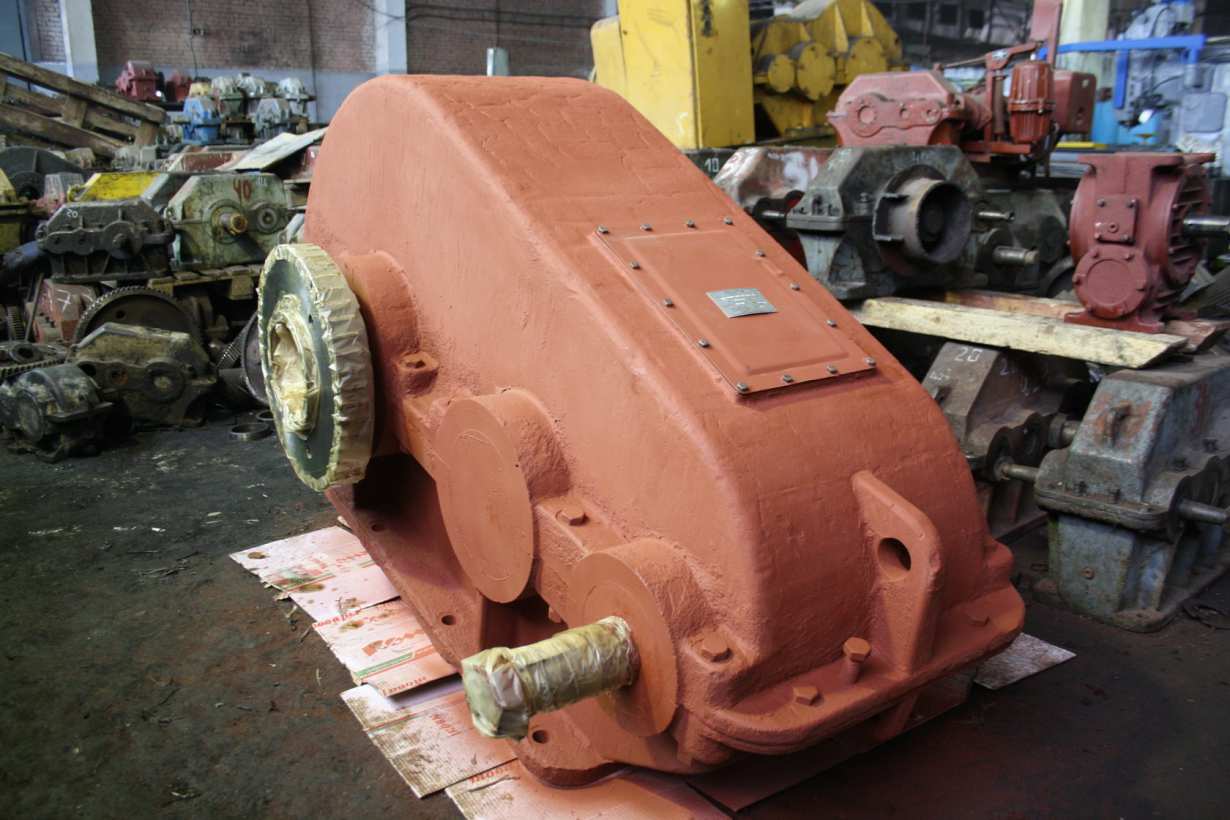

Редукторы — это ключевые элементы крановых механизмов, обеспечивающие передачу вращательного момента от электродвигателя к исполнительным узлам. От типа и конструкции редуктора зависит плавность, скорость и надёжность работы кранового оборудования.
Крановые редукторы отличаются повышенной прочностью, стойкостью к ударным нагрузкам и способностью работать в тяжёлых условиях эксплуатации. Рассмотрим основные типы, применяемые в подъёмно-транспортной технике.
1. Цилиндрические редукторы
Цилиндрические редукторы — наиболее распространённый тип в крановых механизмах. Передача вращения осуществляется через зубчатые колёса с цилиндрическими зубьями, что обеспечивает высокую эффективность и плавность работы.
Особенности:
- передают вращение между параллельными валами;
- обеспечивают КПД до 98%;
- применяются в механизмах подъёма, передвижения тележек и кранов;
- имеют одно-, двух- или трёхступенчатую конструкцию.
Преимущества: высокий КПД, долговечность, возможность передачи больших моментов при относительно компактных размерах.
Примеры: редукторы Ц2, Ц3, РЦД, РК и другие модификации, рассчитанные на разные диапазоны крутящих моментов.
2. Конические редукторы
Конические редукторы применяются, когда необходимо изменить направление вращения под углом 90°. В крановых установках они чаще всего используются в приводах поворота и механизмах изменения вылета стрелы.
Особенности:
- зубчатые колёса имеют коническую форму;
- работают при пересечении валов;
- обеспечивают плавное и надёжное преобразование вращения.
Преимущества: компактность, точность работы, возможность установки в ограниченном пространстве.
Недостаток: несколько меньший КПД по сравнению с цилиндрическими аналогами и повышенные требования к точности сборки.
3. Цилиндро-конические редукторы
Это комбинированный тип редукторов, сочетающий в себе коническую и цилиндрическую ступени. Они применяются там, где нужно одновременно изменить направление вращения и снизить скорость вращения на несколько порядков.
Использование:
- механизмы поворота башенных и козловых кранов;
- системы изменения вылета стрелы;
- тяжёлые лебёдки и приводные тележки.
Преимущества:
- возможность передачи больших крутящих моментов;
- универсальность компоновки;
- высокая надёжность при длительной эксплуатации.
4. Планетарные редукторы
Планетарные редукторы отличаются компактностью и способностью передавать значительные крутящие моменты при малых габаритах. Конструкция включает центральное солнечное колесо, несколько сателлитов и внешнюю коронную шестерню.
Особенности:
- высокая степень редукции при небольших размерах;
- равномерное распределение нагрузки по нескольким зубчатым зацеплениям;
- возможность многократного понижения скорости в компактном корпусе.
Применяются:
в механизмах подъёма и передвижения современных кранов, электротельферов, а также в мобильных подъемниках.
Преимущества:
- высокий КПД (до 97%);
- плавный ход и отсутствие ударных нагрузок;
- минимальные вибрации и шум;
- возможность осевого расположения входного и выходного вала.
5. Червячные редукторы
Червячные редукторы используются реже, в основном в приводах вспомогательных механизмов, где требуется значительное снижение скорости и самоторможение.
Особенности:
- передача вращения между перекрещивающимися валами;
- наличие самотормозящего эффекта — выходной вал не вращается под нагрузкой при остановке двигателя.
Преимущества: компактность, плавность хода, бесшумность.
Недостатки: сравнительно низкий КПД (70–85%) и повышенный нагрев при длительной работе.
6. Специальные крановые редукторы
Для специфических условий эксплуатации применяются специализированные модели:
- Редукторы ходовых тележек — рассчитаны на многократные пуски и торможения, высокую цикличность.
- Редукторы механизма подъёма — работают с переменными нагрузками, требуют повышенной точности изготовления зубчатых пар.
- Редукторы поворота — обеспечивают плавный старт и остановку при больших инерционных моментах.
Многие современные модели оснащаются герметичными корпусами, системами централизованной смазки, датчиками контроля температуры и вибрации.
Сравнительная таблица типов крановых редукторов
| Тип редуктора | Передаточное отношение (ориентир) | КПД, % | Тип нагрузок | Основное применение | Особенности |
|---|---|---|---|---|---|
| Цилиндрический | 3–40 | 96–98 | Умеренные и высокие | Подъём, передвижение тележек и мостов | Высокая эффективность, простота обслуживания |
| Конический | 2–20 | 93–96 | Средние | Поворот, изменение вылета стрелы | Изменение направления вращения под углом 90° |
| Цилиндро-конический | 10–60 | 93–96 | Высокие | Поворот и подъём, комбинированные механизмы | Компактная конструкция при больших моментах |
| Планетарный | 10–500 | 95–97 | Высокие, ударные | Подъём, лебёдки, передвижение тяжёлых кранов | Компактность, высокая нагрузочная способность |
| Червячный | 20–80 | 70–85 | Малые и средние | Вспомогательные механизмы, регулировка | Самоторможение, бесшумность |
| Специальный крановый | Зависит от конструкции | 90–97 | Различные | Подъём, передвижение, поворот | Усиленные корпуса, датчики контроля |
Популярные модели и серии крановых редукторов
1. Серия Ц2 (Ц2У)
Классическая серия цилиндрических редукторов.
Применение: механизмы подъёма и передвижения мостовых, козловых и башенных кранов.
Особенности: высокая надёжность, широкий диапазон передаточных чисел, простота обслуживания.
2. Серия РЦД
Редукторы цилиндрические двухступенчатые.
Отличаются компактностью и способностью передавать большие крутящие моменты при ограниченном пространстве.
Применяются в механизмах передвижения тележек и мостов.
3. Серия РК
Конические редукторы, предназначенные для передачи вращения под углом 90°.
Используются в механизмах поворота кранов, приводах стрел и поворотных платформ.
4. Серия РМ
Цилиндро-конические редукторы, рассчитанные на повышенные нагрузки.
Применяются в тяжёлых кранах, портальных и башенных установках.
Отличаются высокой жёсткостью корпуса и надёжностью зубчатых передач.
5. Серия РП (планетарные редукторы)
Компактные и мощные устройства для механизмов подъёма и лебёдок.
Преимущества: малые размеры, высокий крутящий момент, устойчивость к вибрациям.
Применяются в мобильных кранах, электротельферах и строительных подъёмниках.
Заключение
Крановые редукторы — это сердце механической части грузоподъёмных машин. Их конструкция выбирается в зависимости от назначения механизма, требуемого передаточного отношения, условий эксплуатации и компоновки оборудования.
Цилиндрические и планетарные редукторы применяются чаще всего, обеспечивая оптимальное сочетание надёжности, КПД и долговечности. Правильный подбор типа и регулярное техническое обслуживание редуктора — залог безопасной и стабильной работы всей крановой установки.
