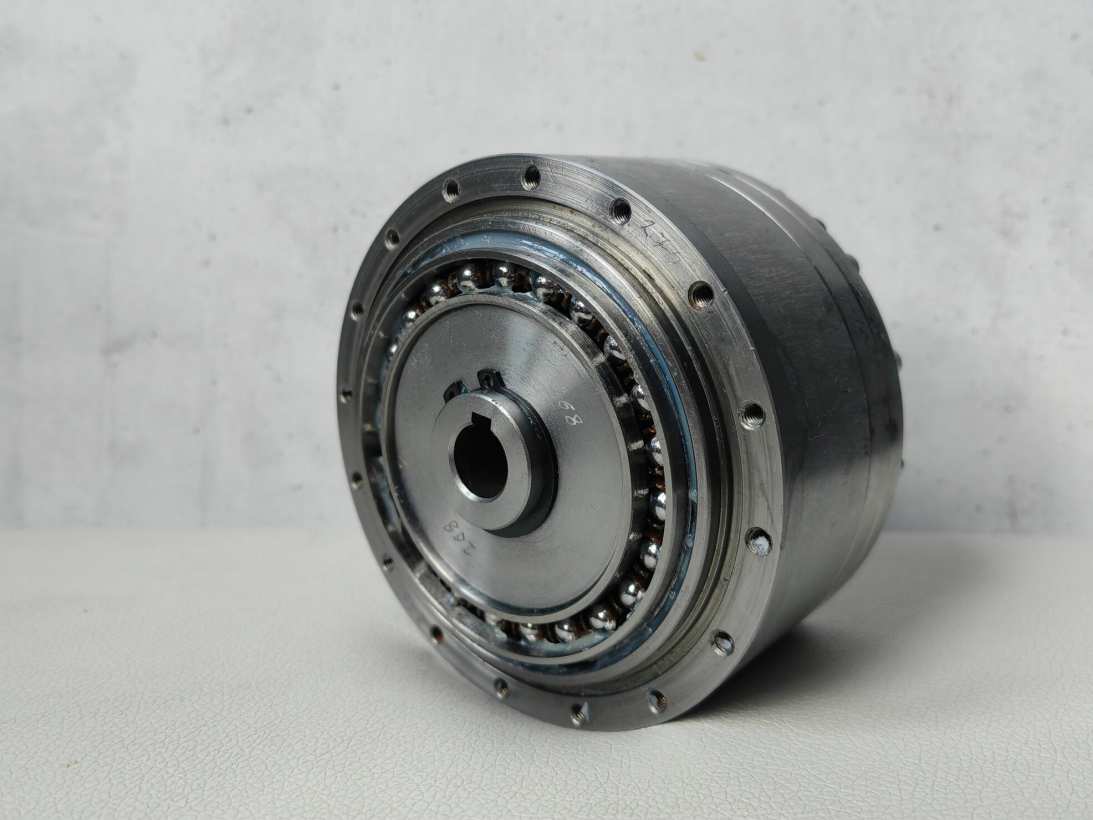

Волновые редукторы — это высокоточные передачи, отличающиеся компактностью, плавностью хода и минимальным люфтом. Они широко применяются в робототехнике, точных приводах и системах, где требуется высокая передача крутящего момента при малых габаритах.
Принцип работы волнового редуктора
Волновой редуктор преобразует вращательное движение с помощью деформации гибкого элемента — так называемого эластичного колеса (или гибкой втулки). Его особенность заключается в волнообразной передаче вращения, обеспечивающей большое передаточное отношение при минимальном количестве деталей.

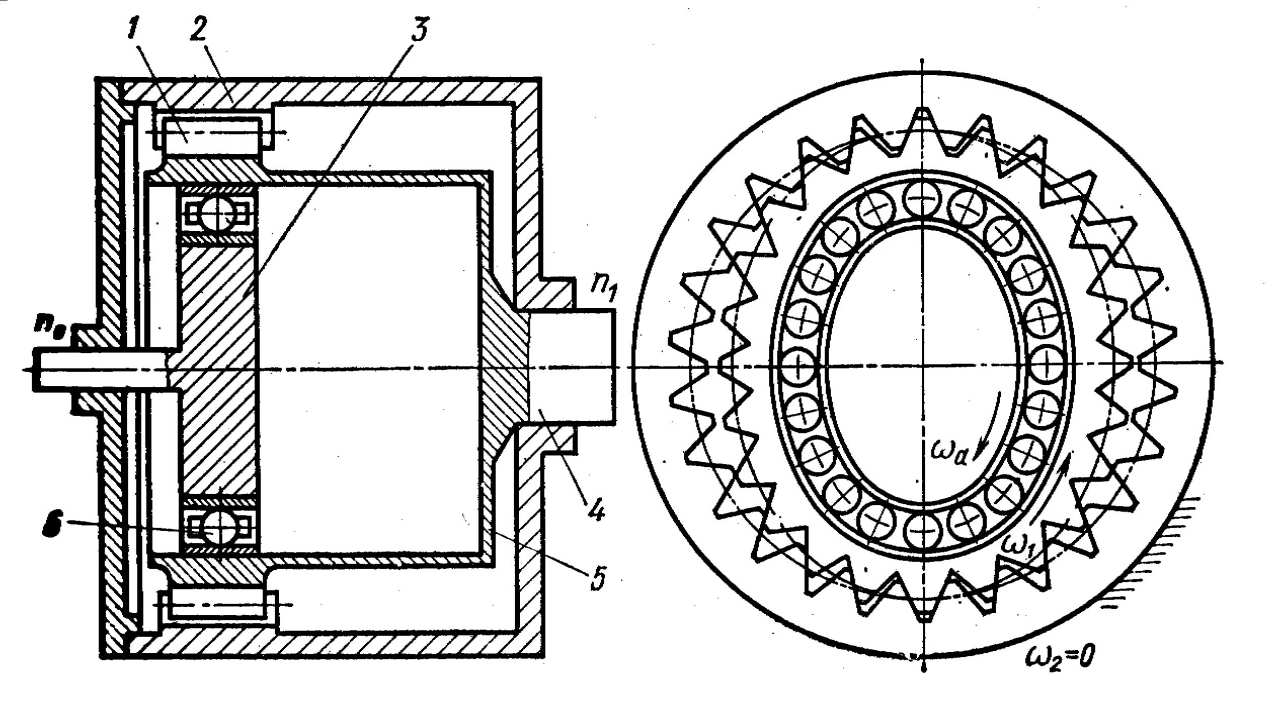

Основные элементы конструкции
- Гибкое колесо (эластичное) — тонкостенная деформируемая втулка с внешними зубьями. Именно оно изменяет форму под действием генератора волн.
- Жёсткое колесо — неподвижное или соединённое с выходным валом, имеет внутренние зубья.
- Генератор волн — элемент овальной формы, установленный на входном валу. При вращении он деформирует гибкое колесо, создавая две зоны зацепления с жёстким колесом.
Как происходит передача движения
При вращении входного вала генератор волн вращается и заставляет гибкое колесо деформироваться — в двух противоположных зонах зубья гибкого и жёсткого колёс входят в зацепление.
Так как количество зубьев гибкого колеса на 1–2 меньше, чем у жёсткого, каждое вращение генератора волн вызывает медленное вращение гибкого колеса в противоположную сторону.
Так обеспечивается значительное передаточное отношение (иногда более 1:300), что делает редуктор чрезвычайно эффективным при компактных размерах.
Конструктивные особенности
Типы исполнения волновых редукторов
- С неподвижным жёстким колесом – используется чаще всего, вращение передается с гибкого колеса.
- С неподвижным гибким колесом – выходным элементом является жёсткое колесо.
- С вращающимися обоими колесами – применяются для специфических механических решений, где важно синхронное движение.
Материалы и точность
Для гибких элементов используется высокопрочная пружинная сталь или специальные сплавы, способные выдерживать многократные циклы деформаций.
Все зубчатые поверхности подвергаются шлифовке и термообработке, что обеспечивает долговечность и плавность хода.
Преимущества волновых редукторов
1. Высокое передаточное отношение при малых размерах
Передача может достигать коэффициента редукции до 1:500, при этом вес и габариты остаются минимальными.
2. Высокая точность и отсутствие люфта
Благодаря одновременному зацеплению множества зубьев обеспечивается минимальный зазор и точное позиционирование — критически важно для робототехнических приводов и ЧПУ-систем.
3. Высокий КПД
Несмотря на гибкий элемент, современные волновые редукторы обеспечивают КПД до 85–90 %, что сопоставимо с планетарными передачами.
4. Малый вес и компактность
Отсутствие сложных многозвенных систем делает конструкцию лёгкой и удобной для интеграции в ограниченные пространства механизмов.
Недостатки волновых редукторов
- Ограниченный ресурс гибкого колеса из-за циклических деформаций.
- Чувствительность к перегрузкам — избыточные крутящие моменты могут вызвать усталостное разрушение.
- Сложность изготовления и высокая стоимость при малых партиях.
- Повышенные требования к точности сборки и соосности элементов.
Области применения
Волновые редукторы применяются в тех областях, где требуются высокая точность, компактность и плавность хода:
- Робототехника – суставы манипуляторов, сервоприводы, шарниры антропоморфных роботов;
- Авиакосмическая техника – системы стабилизации и наведения;
- Станкостроение и автоматизация – механизмы подачи, позиционирования и регулировки;
- Оптические и измерительные системы – для точных, плавных и безлюфтовых перемещений;
- Медицинские роботы и устройства – где важны компактность и высокая точность движения.
Примеры известных производителей
Некоторые из наиболее известных компаний, выпускающих волновые редукторы и приводы на их основе:
- Harmonic Drive AG (Германия/Япония) – пионер и мировой лидер в области волновых передач;
- Nabtesco – выпускает компактные и надёжные решения для промышленных роботов;
- Leaderdrive, Zhejiang Laifual, Sumitomo – производители, предлагающие широкий модельный ряд для автоматизации и станкостроения.
Волновые редукторы представляют собой одно из самых эффективных решений для систем, требующих высокой точности и компактности. Их уникальная конструкция обеспечивает сочетание высокого передаточного отношения, минимального люфта и малого веса, что делает их незаменимыми в современной робототехнике и прецизионных механизмах.
